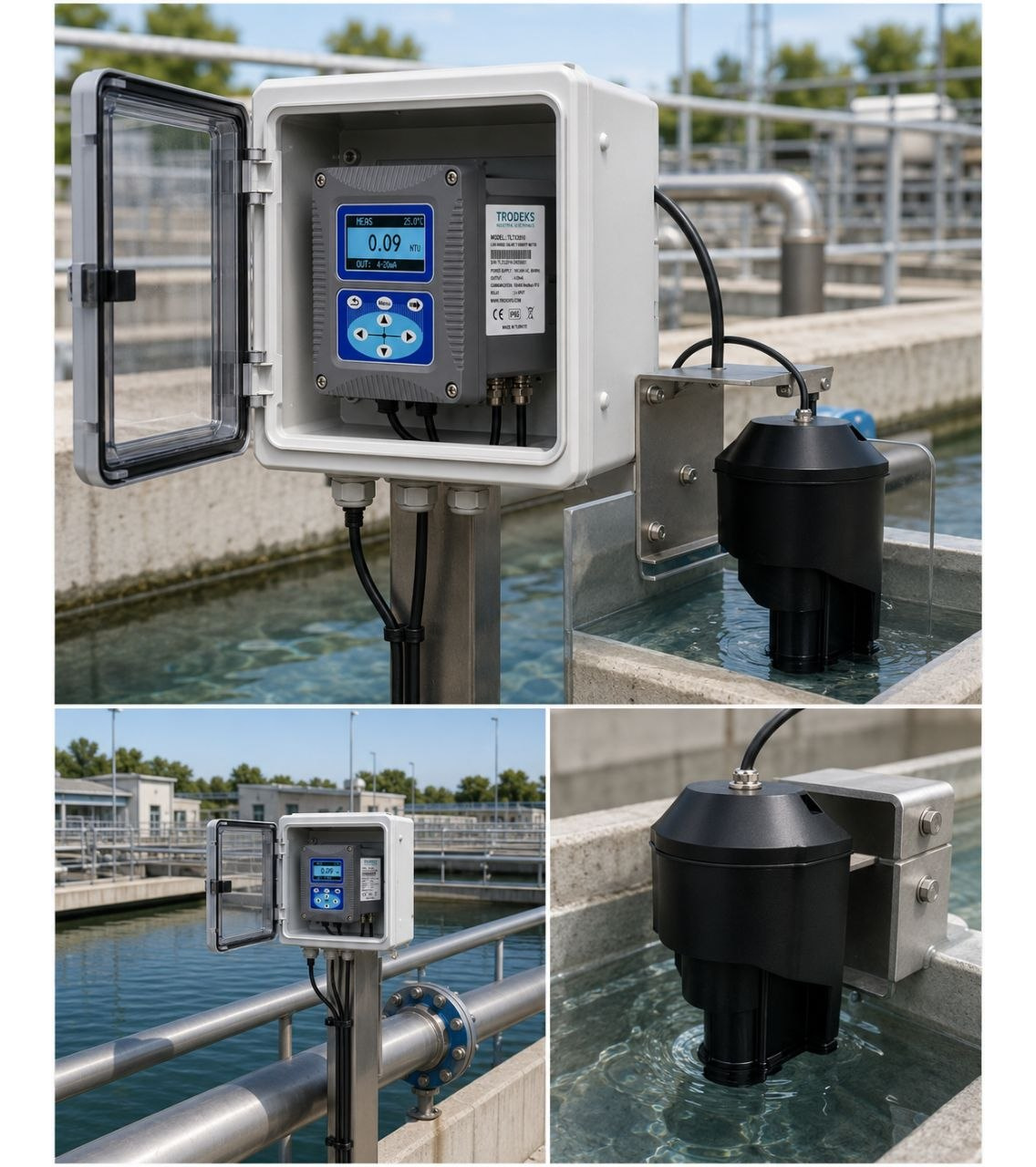

کدورتسنج آنلاین TLTX3010 با دقت بالا
TLTX3010 Low Range Online Turbidity Meter یک کدورتسنج آنلاین رنج پایین است که برای پایش پیوسته و دقیق کیفیت آب در فرآیندهای حساس طراحی شده است. این دستگاه با بهرهگیری از فناوری اندازهگیری نفلومتریک (Nephelometric) و آشکارساز نوری 90 درجه، مقادیر بسیار پایین کدورت را با دقت، تکرارپذیری و پایداری بالا اندازهگیری میکند.
این تجهیز گزینهای مناسب برای آب آشامیدنی، تصفیهخانههای آب، صنایع غذایی، صنایع دارویی، صنایع نوشیدنی، آب فرایندی، سیستمهای RO و سایر کاربردهای حساس کنترل کیفیت آب محسوب میشود.
TLTX3010 به خروجی استاندارد 4–20 mA، ارتباط RS485 Modbus RTU، رلههای کنترلی قابل برنامهریزی و جبرانسازی خودکار دما مجهز است و بهراحتی در سیستمهای PLC، DCS، SCADA و سامانههای اتوماسیون صنعتی یکپارچه میشود.
درجه حفاظت IP66 برای سنسور و IP65 برای ترانسمیتر، عملکرد مطمئن دستگاه را در شرایط صنعتی، محیطهای مرطوب و کاربردهای مداوم تضمین کرده و نیاز به نگهداری را به حداقل میرساند.
گارانتی 15 ماهه محصول
تضمین اصالت کالا و کیفیت بالا
ارائه خدمات پس از فروش
تضمین بهترین قیمت بازار
پشتیبانی 24 ساعته در 7 روز هفته
TLTX3010 | Online Turbidity Analyzer
معرفی و عملکرد کدورتسنج آنلاین مدل TLTX3010
پایش پیوسته کدورت آب و مایعات کمکدورت با روش نفلومتریک 90 درجه
Online Turbidity Monitoring Based on Nephelometric 90° Measurement
TLTX3010 یک کدورتسنج آنلاین برای پایش پیوسته شفافیت آب و مایعات کمکدورت است که براساس اطلاعات ارائهشده از روش اندازهگیری Nephelometric 90° استفاده میکند. این تجهیز برای پایش مستمر تغییرات کدورت و انتقال مقدار اندازهگیریشده به سامانههای کنترل و مانیتورینگ صنعتی قابل استفاده است.
انتخاب سریع TLTX3010
| شرایط پروژه | وضعیت | روش بررسی یا پیشنهاد |
|---|---|---|
| پایش کدورت آب آشامیدنی | مناسب | محدوده کدورت و الزامات کیفی پروژه با مشخصات مدل تطبیق داده شود. |
| خروجی فیلتر شنی یا کربنی | مناسب | نقطه نمونهبرداری باید نماینده واقعی خروجی فیلتر باشد. |
| پایش UF یا پیشتصفیه RO | مشروط | هدف پایش و محدوده واقعی کدورت قبل از انتخاب نهایی مشخص شود. |
| آب DI یا آب با کدورت بسیار پایین | نیازمند بررسی | Resolution و محدوده پایین اندازهگیری مدل باید از Datasheet تأیید شود. |
| سیال رنگی یا دارای ویژگی نوری خاص | مشروط | اثر ویژگیهای نوری سیال بر روش نفلومتریک بررسی شود. |
| سیال خارج از محدوده عملکرد دستگاه | نامناسب | مدل یا فناوری متناسب با شرایط واقعی فرایند انتخاب شود. |
تصمیم ۳۰ ثانیهای
چه زمانی انتخاب مناسبی است؟
- نیاز به پایش آنلاین و مداوم کدورت وجود دارد.
- کدورت آب خروجی فیلتر باید کنترل شود.
- مشاهده سریع تغییرات کیفیت آب اهمیت دارد.
- ارسال مقدار اندازهگیریشده به PLC یا SCADA موردنیاز است.
- هدف پروژه پایش آب یا مایع کمکدورت است.
چه زمانی نباید بدون بررسی انتخاب شود؟
- رنج واقعی کدورت مشخص نیست.
- سیال رنگی یا دارای ترکیبات نوری خاص است.
- احتمال تشکیل حباب در مسیر نمونه وجود دارد.
- هدف پروژه اندازهگیری TSS بهجای کدورت است.
- نیاز به ثبت داخلی داده بدون تأیید قابلیت دستگاه وجود دارد.
کدورت چیست و TLTX3010 چه چیزی را اندازهگیری میکند؟
کدورت یک ویژگی نوری آب یا مایع است که تحت تأثیر حضور ذرات و نحوه پراکندگی نور در نمونه قرار میگیرد. کدورت بالا یا پایین میتواند نشانهای از تغییر وضعیت ذرات موجود در سیال باشد.
TLTX3010 با استفاده از روش نفلومتریک 90 درجه، نور پراکندهشده توسط نمونه را دریافت و براساس پاسخ نوری، مقدار کدورت را محاسبه و نمایش میدهد.
نکته مهم: کدورت با TSS یکسان نیست. TSS بیانگر جرم جامدات معلق در حجم مشخصی از نمونه است، در حالی که Turbidity یک پاسخ نوری است. تبدیل کدورت به TSS فقط در صورت وجود رابطه معتبر برای همان سیال و همان فرایند قابل بررسی است.
مرز سیستم و زنجیره اندازهگیری
نمونه
آب یا سیال مورد اندازهگیری باید بهصورت نماینده و پایدار در اختیار بخش اندازهگیری قرار گیرد.
بخش نوری
نور به نمونه تابانده شده و پراکندگی نور در زاویه 90 درجه برای تعیین کدورت بررسی میشود.
کنترلر
سیگنال نوری پردازش شده و مقدار کدورت برای نمایش و انتقال به سیستم کنترل آماده میشود.
مشخصات عملکردی کلیدی
| ویژگی | شرح |
|---|---|
| نوع تجهیز | Online Turbidity Analyzer |
| پارامتر خروجی | کدورت |
| اصل اندازهگیری | Nephelometric 90° |
| خروجی آنالوگ | 4–20 mA |
| ارتباط دیجیتال | RS485 Modbus RTU |
| رله کنترلی | براساس اطلاعات ارائهشده، دارای خروجی رله؛ تعداد و عملکرد باید با Datasheet بررسی شود. |
| کاربرد اصلی | پایش آنلاین کدورت آب و مایعات کمکدورت |
کاربردهای اصلی و تصمیمساز
آب آشامیدنی پایش پیوسته تغییرات کدورت در مراحل تولید، انتقال یا ذخیره آب.
خروجی فیلتر مشاهده تغییر وضعیت کدورت پس از فیلترهای شنی، کربنی یا سایر مراحل فیلتراسیون.
UF و RO بهعنوان یکی از پارامترهای پایش کیفیت آب در مراحل پیشتصفیه قابل بررسی است.
آب فرایندی برای مشاهده تغییرات کدورت در خطوطی که شفافیت آب یکی از شاخصهای کیفیت است.
صنایع غذایی برای پایش آب مورد استفاده در فرایندهایی که کیفیت آب ورودی یا شستوشو اهمیت دارد.
پایش مخازن برای مشاهده تغییرات غیرعادی کدورت آب در مخازن ذخیره قابل استفاده است.
روش اندازهگیری نفلومتریک 90 درجه
در روش نفلومتریک، یک منبع نور به نمونه تابانده میشود. ذرات موجود در نمونه بخشی از نور را در جهات مختلف پراکنده میکنند و آشکارساز، نور پراکندهشده در زاویه 90 درجه را دریافت میکند.
شدت نور پراکندهشده توسط سیستم پردازش شده و به مقدار کدورت تبدیل میشود. به همین دلیل وضعیت بخش نوری، شرایط نمونه، وجود حباب و ویژگیهای خود سیال میتوانند بر کیفیت اندازهگیری اثر داشته باشند.
مزایا و محدودیتهای مهندسی
مزایا
- پایش آنلاین و پیوسته کدورت
- عدم وابستگی به قرائت دستی برای پایش مستمر
- امکان مشاهده سریع تغییرات کیفیت آب
- خروجی استاندارد 4–20 mA
- ارتباط RS485 Modbus RTU
- قابلیت یکپارچهسازی با PLC، DCS و SCADA
- امکان استفاده از رلههای کنترلی در پیکربندی تأییدشده
محدودیتها
- کدورت معادل مستقیم TSS نیست.
- وجود حباب ممکن است نتیجه اندازهگیری نوری را تحت تأثیر قرار دهد.
- آلودگی یا رسوب در مسیر نوری نیازمند کنترل دورهای است.
- رنگ و ویژگی نوری برخی سیالات باید جداگانه بررسی شود.
- دقت و Resolution در محدودههای بسیار پایین باید از Datasheet مدل تأیید شوند.
- پایش آنلاین جایگزین همه آزمونهای آزمایشگاهی کیفیت آب نیست.
نکات کلیدی نصب و راهاندازی
نقطه اندازهگیری محل اندازهگیری یا نمونهبرداری باید نماینده واقعی شرایط فرایند باشد.
حباب هوا شرایط جریان باید از نظر تشکیل یا ورود حباب به بخش اندازهگیری بررسی شود.
تمیزی بخش نوری آلودگی یا رسوب روی بخش نوری باید در برنامه نگهداری و بازرسی کنترل شود.
کابلکشی خروجی آنالوگ و ارتباط RS485 باید مطابق الزامات سیستم کنترل اجرا شوند.
قاعده راهاندازی: پیش از تغییر تنظیمات، ضرایب اصلاح یا انجام تنظیم دستگاه، ابتدا صحت سیگنال سنسور، واحدها، پارامترهای ورودی، تغذیه، کابلکشی و شرایط واقعی فرایند بررسی شود.
اعتبارسنجی، واسنجی و نگهداری
اعتبارسنجی مقدار آنلاین در فواصل مناسب با روش یا مرجع مورد تأیید پروژه مقایسه شود.
واسنجی روش و فواصل واسنجی براساس Manual، محلول یا استاندارد مرجع و الزامات پروژه تعیین شوند.
نگهداری بخش نوری و مسیر نمونه از نظر رسوب، آلودگی، گرفتگی و شرایط غیرعادی بررسی شوند.
اشتباهات رایج در انتخاب و نصب
اشتباهات انتخاب
- انتخاب بدون مشخصکردن محدوده واقعی کدورت
- فرض یکسان بودن Turbidity و TSS
- اعتماد به عبارت «کدورت پایین» بدون کنترل Resolution دستگاه
- نادیده گرفتن ویژگیهای نوری سیال
- فرض وجود دیتالاگر داخلی بدون بررسی Datasheet
اشتباهات نصب
- انتخاب نقطه غیرنماینده برای نمونهبرداری
- ورود حباب هوا به بخش اندازهگیری
- عدم کنترل رسوب یا آلودگی مسیر نوری
- تنظیم نادرست رنج 4–20 mA
- تغییر تنظیمات قبل از بررسی وضعیت واقعی نمونه
اطلاعات لازم پیش از انتخاب و خرید
برای بررسی صحیح TLTX3010، بهتر است اطلاعات زیر قبل از سفارش مشخص شوند:
محدوده تقریبی کدورت
نوع آب یا سیال
نقطه فرایندی
هدف اندازهگیری
دمای نمونه
شرایط جریان یا نمونهبرداری
نیاز به 4–20 mA
نیاز به RS485 Modbus
نیاز به خروجی رله
پرسشهای متداول
جمعبندی مهندسی
TLTX3010 یک کدورتسنج آنلاین با روش نفلومتریک 90 درجه است که برای پایش مداوم کدورت آب و مایعات کمکدورت قابل بررسی است. خروجی 4–20 mA و ارتباط RS485 Modbus RTU امکان انتقال داده اندازهگیری به سیستمهای اتوماسیون صنعتی را فراهم میکنند.
انتخاب صحیح این تجهیز به محدوده واقعی کدورت، ویژگیهای نوری سیال، وضعیت نمونهبرداری، احتمال تشکیل حباب، محل نصب و نیازهای سیستم کنترل وابسته است. برای کاربردهای بسیار کمکدورت، آب فوق خالص یا پروژههایی با الزامات دقیق کیفی، محدوده، Resolution و مشخصات عملکردی نسخه سفارششده باید قبل از انتخاب نهایی از Datasheet تأیید شوند.
منابع و اعتبار محتوا
مدل بررسیشده: TLTX3010
نوع تجهیز: Online Turbidity Analyzer
تهیه محتوا: واحد مهندسی آداکفلو
Revision محتوا: 2.0
Revision سند سازنده: در اطلاعات فعلی مشخص نشده است.
Variant / Option: در اطلاعات فعلی مشخص نشده است.
مبنای فنی: اطلاعات ارائهشده برای مدل TLTX3010. محدوده اندازهگیری، Accuracy، Resolution، جبرانسازی دما، تعداد و ظرفیت رلهها، شرایط محیطی، درجه حفاظت و سایر مشخصات عددی باید با Datasheet و Manual مدل سفارششده تأیید شوند.
برای انتخاب کدورتسنج آنلاین، شرایط واقعی اندازهگیری را ارسال کنید
محدوده تقریبی کدورت، نوع آب یا سیال، محل اندازهگیری، دما، شرایط جریان و خروجیهای موردنیاز را برای بررسی فنی TLTX3010 ارسال کنید.
موارد کاربرد کدورتسنج آنلاین رنج پایین TLTX3010
- تصفیهخانههای آب شهری
- تصفیهخانههای آب روستایی
- سیستمهای تولید آب آشامیدنی
- خطوط انتقال آب شرب
- مخازن ذخیره آب
- ایستگاههای پمپاژ آب
- پایش کیفیت آب خام
- کنترل کیفیت آب تصفیهشده
- پایش خروجی فیلترهای شنی
- کنترل عملکرد فیلترهای کربنی
- پایش فیلترهای چندلایه
- کنترل واحدهای اولترافیلتراسیون (UF)
- پایش سیستمهای اسمز معکوس (RO)
- تولید آب فوق خالص (UPW)
- کارخانههای تولید آب معدنی
- کارخانههای تولید آب آشامیدنی
- صنایع نوشیدنی
- خطوط تولید آبمیوه
- صنایع لبنی
- صنایع غذایی
- کارخانههای تولید کنسانتره
- صنایع دارویی
- صنایع آرایشی و بهداشتی
- صنایع بیوتکنولوژی
- سیستمهای تولید آب فرآیندی
- سیستمهای آب خنککننده صنعتی
- برجهای خنککننده
- نیروگاهها
- صنایع الکترونیک
- صنایع نیمههادی
- کارخانههای تولید کاغذ (کنترل آب فرآیندی)
- استخرهای شنا
- پارکهای آبی
- مراکز آبزیپروری
- مزارع پرورش ماهی
- آزمایشگاههای کنترل کیفیت
- مراکز تحقیقاتی
- دانشگاهها
- سیستمهای پایش محیط زیست
- ایستگاههای مانیتورینگ منابع آب
- پایش آب رودخانهها
- کنترل کیفیت آب سدها
- سیستمهای بازیافت آب
- کنترل کیفیت آب دیگ بخار
- کنترل آب تغذیه بویلر
- خطوط شستشوی تجهیزات (CIP)
- سیستمهای توزیع آب صنعتی
- کنترل کیفیت آب مصرفی در بیمارستانها
- صنایع بستهبندی مواد غذایی
- پایش آنلاین فرآیندهای تولید
- سیستمهای اتوماسیون صنعتی (PLC، DCS و SCADA)
- پروژههای هوشمندسازی تصفیهخانهها
- پایش مداوم شفافیت آب و سایر مایعات کمکدورت
```
نظرات کاربران
هنوز نظری برای این محصول وجود ندارد.
مشخصات فنی کدورتسنج آنلاین رنج پایین TLTX3010
| پارامتر | مشخصات |
|---|---|
| مدل | TLTX3010 |
| اصل اندازهگیری | اندازهگیری نفلومتریک (90° Scattered Light) |
| محدوده اندازهگیری | 0.01 تا 100 NTU |
| دقت اندازهگیری | ±2% یا ±0.015 NTU (در محدوده 0.01 تا 40 NTU) ±5% (در محدوده 40 تا 100 NTU) |
| رزولوشن | 0.01 NTU |
| زمان پاسخ | ≤ 60 ثانیه |
| روش کالیبراسیون | محلول استاندارد، نمونه آب یا Zero Point |
| جبرانسازی دما | خودکار (0 تا 45°C) |
| دمای کاری | 0 تا 45°C |
| دمای نگهداری | 15- تا 65°C |
| خروجی آنالوگ | 4–20 mA ایزوله (حداکثر بار 750 اهم) |
| ارتباط دیجیتال | RS485 Modbus RTU |
| خروجی رله | 3 رله SPDT، ظرفیت 250VAC / 3A |
| منبع تغذیه | AC 100–240V، 50/60Hz یا DC 24V (اختیاری) |
| توان مصرفی | کمتر از 5 وات |
| درجه حفاظت سنسور | IP66 / NEMA 4 |
| درجه حفاظت ترانسمیتر | IP65 / NEMA 4 |
| طول استاندارد کابل سنسور | 3 متر (قابل افزایش تا 100 متر) |
| جنس سنسور | ABS + Stainless Steel SS316L |
| گارانتی | 12 ماه |
ویژگیهای فنی برجسته
- فناوری اندازهگیری نور پراکنده 90 درجه (Nephelometric)
- دقت و پایداری بالا در اندازهگیری کدورتهای پایین
- مناسب برای مانیتورینگ آنلاین و پایش مداوم کیفیت آب
- خروجی استاندارد 4–20mA برای اتصال به تجهیزات صنعتی
- پشتیبانی از ارتباط RS485 Modbus RTU
- قابلیت اتصال مستقیم به PLC، DCS و SCADA
- سه رله قابل برنامهریزی برای آلارم و کنترل فرآیند
- جبرانسازی خودکار دما برای افزایش دقت اندازهگیری
- زمان پاسخ سریع و عملکرد پایدار در بهرهبرداری مداوم
- مصرف انرژی پایین (کمتر از 5 وات)
- درجه حفاظت IP66 برای سنسور و IP65 برای ترانسمیتر
- کابل سنسور قابل افزایش تا 100 متر برای نصب در پروژههای بزرگ
- بدنه مقاوم از ABS و استنلس استیل SS316L مناسب محیطهای صنعتی
- نصب، راهاندازی، کالیبراسیون و نگهداری آسان
```
